back focus, back flange의 이해

안녕하세요 엄성민입니다.



질문할 때 용어를 잘 몰라 고심했던 것들을 찾아보았습니다.





1. 카메라의 렌즈 마운트 사이와 이미지 센서 사이의 거리를 무엇이라 할까요?



Flange focal distance (FFD)라고 하더군요. (또는 flange-to-film distance, flange to focal depth, flange back distance, flange focal length, flange focal register)



참고로, 우리 바닥에서 "DSLR은 55mm 입니다" 라고 알려진 것은 T mount의 FFD 규격입니다.



예를 들면 Cannon EF mount의 FFD는 44mm입니다. T mount의 FFD는 55mm이므로 캐논 호환 T-ring은 11mm로 제작되어야 합니다.





2. back focus/back focal length란 무엇일까요?



back focus 또는 back focal length는 무한대에 초점을 맞추었을 경우, 렌즈 뒷면 최종단에서 센서까지의 거리입니다.

만약 우리가 보정렌즈를 장착한다면 보정 렌즈의 최종단과 이미지 센서 사이의 거리를 back focal length로 부르면 되겠습니다.

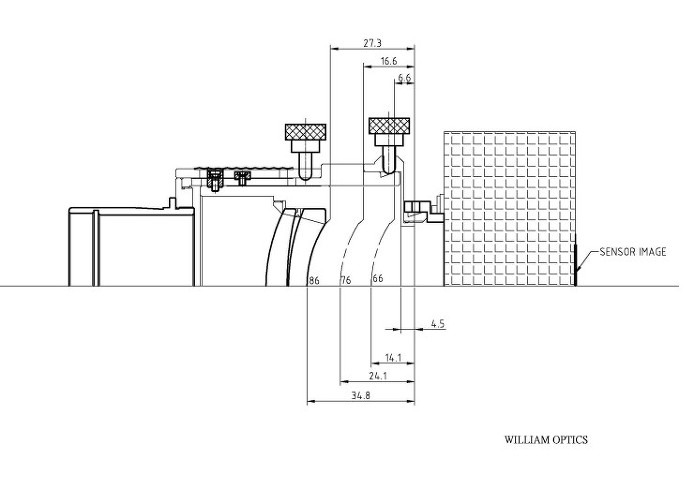

그림은 William Optics 사의 4형 플래트너입니다. 무늬가 있는 사각형은 당연히 카메라지요



표시에서 이미지 센서와 카메라의 끝까지 거리는 55mm입니다. (T mount FFD)

86,76,66으로 명기된것은 back focal length의 가변 범위입니다. (86~66mm 까지 가변되네요..)

(4형 플래트너는 사용자가 Back focus를 가변할 수 있습니다.)
